一、产品概述

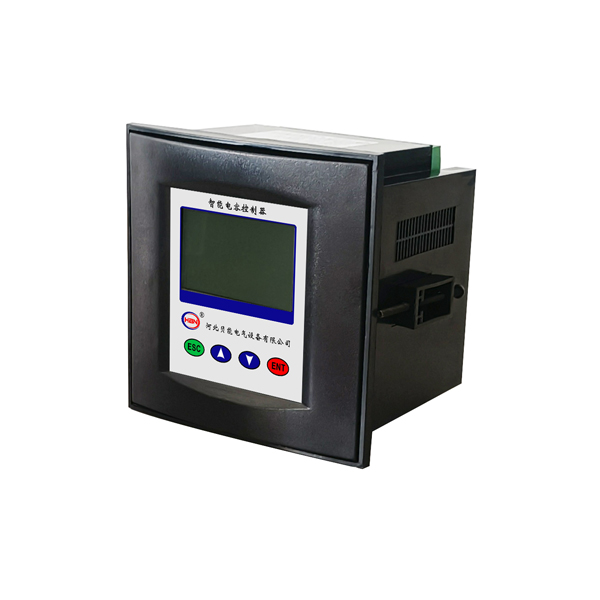

  HBNK-Z智能电容控制器  是低压配电系统控制智能电容器的专用控制器，本产品采用先进技术，具有外形合理美观，功能完善，运行稳定可靠，补偿精度高等优点。

二、使用条件

1、海拔高度：不超过 2000m；

2、环境温度：-20℃～+60℃；

3、相对湿度：+40℃.时不超过 90％；

4、环境条件：周围介质无爆炸危险，无足以损坏绝缘及腐蚀金属的气体，无导电尘埃，安装地不易剧烈振动，无雨雪侵蚀。

三、产品主要技术参数

1、基本参数

运输存储温度：-25℃～55℃

极限工作温度：（电容温度极限） 相对湿度：20% ～ 90%

  海拔高度：≤2000m

  其他条件：安装地点无腐蚀金属和破坏绝缘的气体及导电介质存在，不得含有爆炸危险的介质，无较强的振动和冲击，无严重霉菌存在。

2、电源条件

    工作电压：共补 220V AC  电压偏差：±20%

工作频率：50±1.5Hz       功率消耗：≤6W

采样灵敏度：≤10mA

3、测量精度

四、安装与外形尺寸

注意：1.电源输入和 CT 二次侧均会危害人身安全，所以操作人员在安装、调试及检修时必须遵照有关的安全操作规程，以确保人身设备安全。

2. 接线时应选择合适的线径，并严格按照接线图进行正确接线、以保证操作的安全性和可靠性。

五、接线说明
